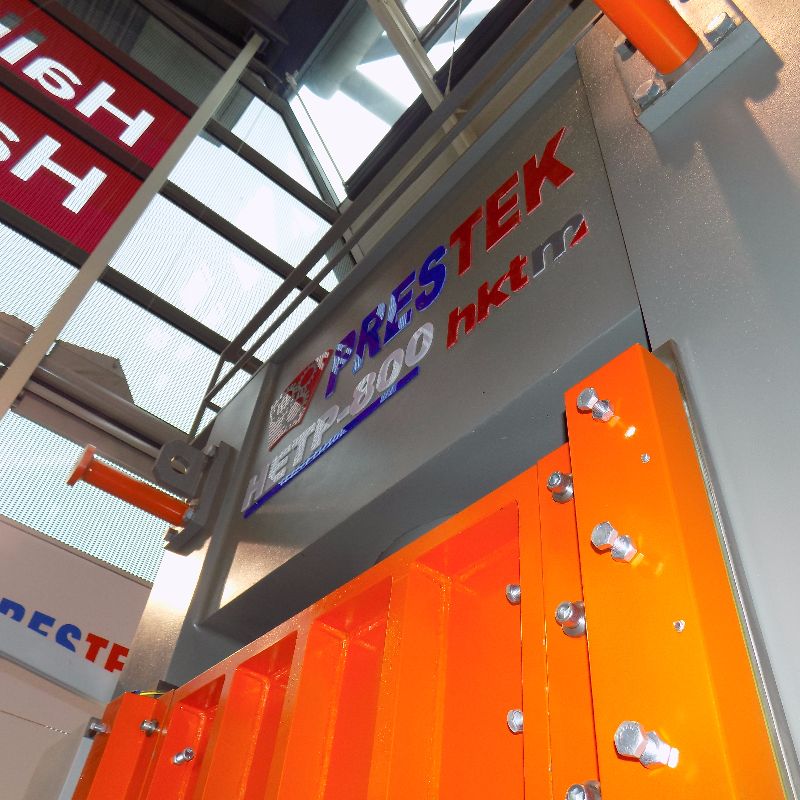

TEKNİK AÇIKLAMALARI

KUVVET: 200 TON

BASINÇ: 250 BAR

KALIP İNİŞ HIZI: 180mm/sn- Oransal ayarlanabilir

SIVAMA HIZI: 5-15mm/sn – Oransal ayarlanabilir

KALIP KALKIŞ HIZI: 350mm/sn – Oransal ayarlanabilir

ANA SİLİNDİRLER: 300/500mm PLUNGER TİPİ- 1 Adet

YARDIMCI SİLİNDİRLER: 80X56/500mm çift etkili silindir- 2 Adet

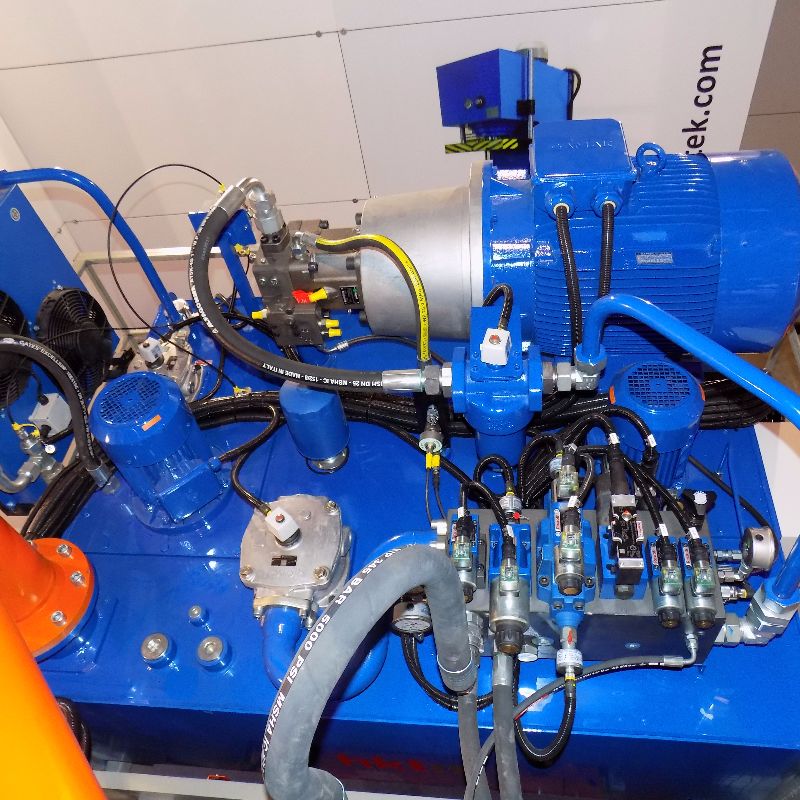

·         Hidrolik tank 850lt olarak projelendirilmiştir.

·         Hidrolik sistemin CE’ye uygun olabilmesi için siviçli valf kullanılmıştır.

·         Tank içi kumlanacak ve epoksi boya ile kaplanmıştır.

·         Tank dışı son kat boya müşteri isteğine uygun RAL ile boyanmıştır.

·         Tank üzerinde 4 adet taşıma kulakçığı yerleştirilmıştır.

·         Tank içerisindeki yağın gerektiğinde boşaltılabilmesi için tank altına boşaltma vanası kullanılmıştır.

·         Tank içerisindeki yağ sıcaklığı anlık olarak takip edilecek ve PLC ekran üzerinde okunabilecek, istenen aralık değerini aştığı anda alarm verecektir.

·         Pompa emişlerinde sviçli kelebek vana ve kompanzatör kullanılmıştır.

·         Tank içi bakım için KTR (Alman) marka temizleme kapakları kullanılmıştır.

·         Tank yan yüzeyinde A3 plaka boyutunda devre şeması mevcuttur.

·         Tank içindeki yağ Kayse marka seviye şalteri ile kontrol edilecek, yağ değişim miktarı simülasyon şeklinde PLC ekranından görülebilecektir.

·         Hidrolik sistem ana basınç hattı üzerine ROTH(Alman) marka balonlu akü kullanılmıştır.

·         Pompa çıkışlarında sistemdeki oransal valfi koruma amaçlı basınç filtreleri kullanılmıştır.

·         Tank üzerinde Rexroth marka hava filtresi bulunmaktadır.

·         Tank üzerinde Rexroth dönüş filtresi kullanılmıştır. Dönüş filtresi üzerinde, filtre kirlilik durumunu panoya uyarı veren indikatör bulunacak filtre kirlilik

           alarmı  bulunmaktadır.

·         Pompaları tahrik edecek elektrik motorları 37KW 1500d/dk Gamak marka kullanılmıştır.

·         Hidrolik yağın soğutulması ve tanktaki yağın sürekli filtrelenmesi amacıyla harici bir pompa-motor grubu ile sirkülasyon sağlanmıştır.

·         Sirkülasyon sisteminde uygun kapasitede seçilmiş havalı soğutucu kullanılmıştır.

·         Hidrolik sistemin CE’ye uygun olabilmesi için feed back özellikli oransal valf ve sviçli yön valfi kullanılmıştır.

·         Sistemdeki blokta silindirlere giden A ve B çıkışındaki basınçların gerektiğinde ölçümlerinin yapılabilmesi için minimes rakorları kullanılmıştır

·         Presleme basıncının ve diğer hareketlerin basıncının izlenebilmesi için Stauff marka basınç transmiterleri kullanılmıştır.

·         Pompa-Motor akuplajlarında KTR (Alman) marka kaplin-kampana kullanılmıştır.

·         Sistemde kullanılacak bağlantı ekipmanları Stauff (Alman) marka kullanılmıştır.

·         Hidrolik Ünite içinde ve üzerinde kullanılacak hortumlar GATES (Amerikan) marka kullanılmıştır.

ELEKTRİKSEL SİSTEM VE OTOMASYON TEKNİK AÇIKLAMALARI

·         Otomasyon sisteminde Siemens S7-1214 F plc ve Siemens marka 7” renkli dokunmatik panel kullanılmıştır.

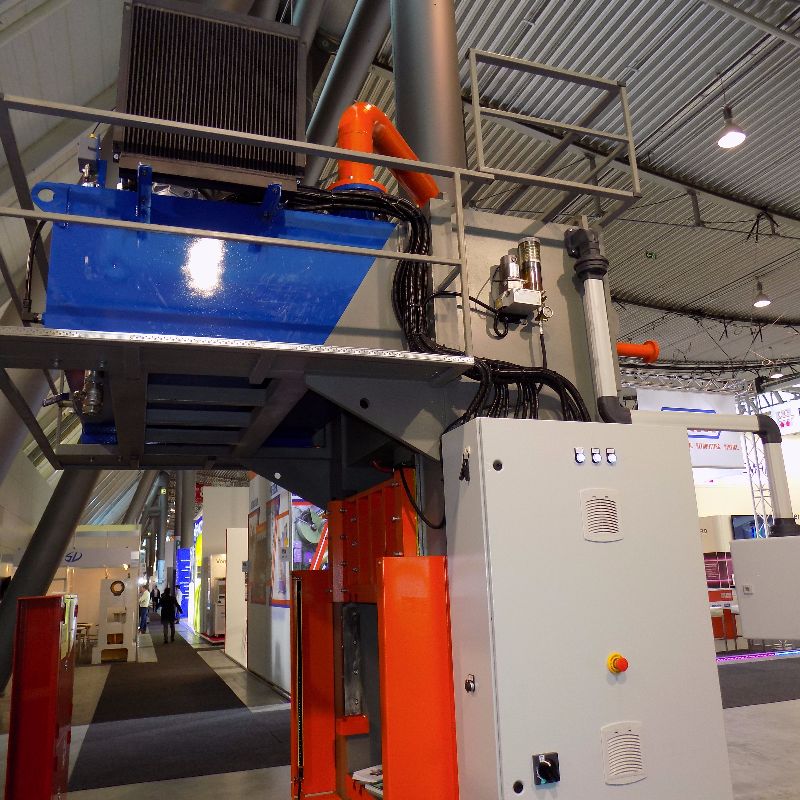

·         Elektrik panosu pres üzerine monte edilmiştir.

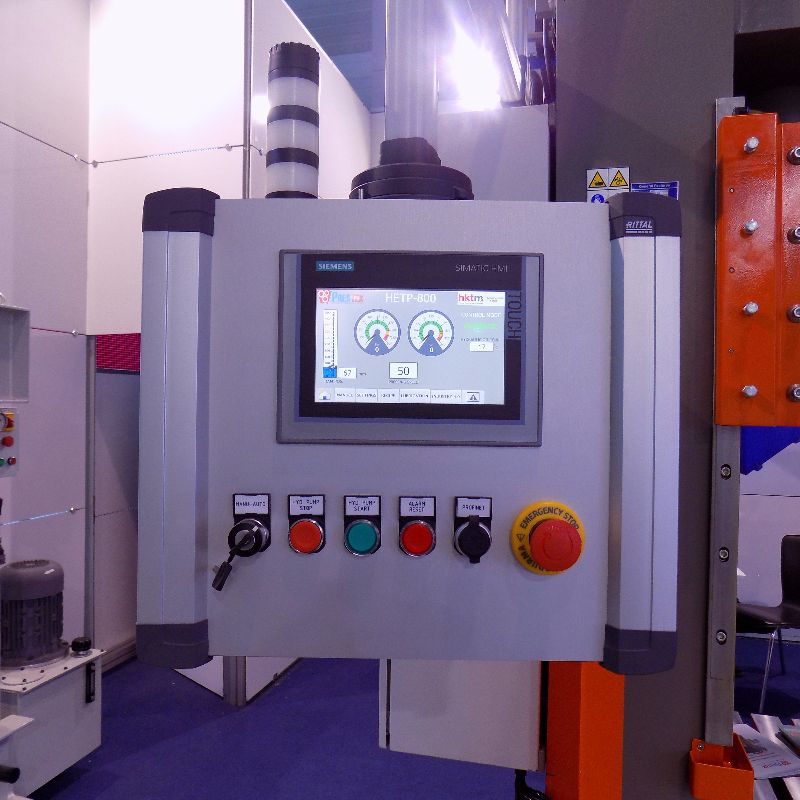

·         Pres üzerinde hareketli konsol kullanılmış olup, dokunmatik panel ve kumanda butonları burada olacaktır.

·         Pres işçi güvenliği için ışık bariyeri kullanılmıştır..

·         Silindir hareketleri için proximty sensörler kullanılacaktır.

·         Kumanda paneli üzerinde, acil stop butonu, otomatik-manuel kumanda butonları olacaktır,

·         Dokunmatik panel üzerinde, hız ayarları, basınç bilgileri, yağ sıcaklığı bilgisi, yağ seviyesi simülasyon gösterimi, pres hareketi simülsayon gösterimi

           (swichler ile), yüksek sıcaklık alarmı, düşük yağ seviyesi alarmı, filtre kirlilik alarmı vb. kontroller olacaktır,
